Description

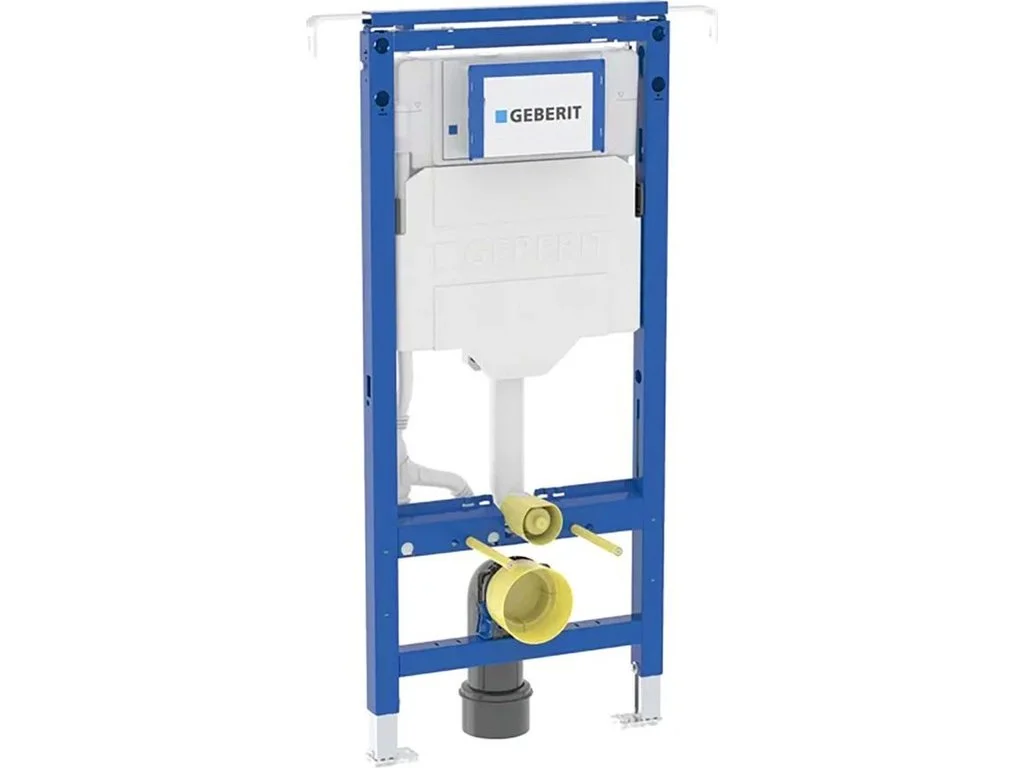

Předstěnový splachovací systém Geberit DUOFIX 111.355.00.6 pro montáž do bytových jader s upevněním mezi stěny. Geberit Duofix je víc než jen univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. Montáž prvku je mimořádně rychlá za použití pouhých čtyř upevňovacích bodů. Zaručená nosnost všech montážních prvků Geberit je 400 kg.

Technické parametry Duofix

• Pro ovládání zepředu
• Nastavitelné splachování
• Nádrž izolovaná proti rosení
• Přívod vody zezadu / shora uprostřed
• Rozměry: 110×115×12 cm

Účel použití:

• Pro zabudování do předstěnové instalace na částečnou nebo celou výškumístnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro skrytou vestavbu
• Pro tloušťku podlahy 0 – 20 cm
• Pro montáž s upevněním mezi dvě stěny
• Pro montáž do bytových jader
• Pro připojení Geberit AquaClean
• Nevhodný pro zabetonování

Vlastnosti:

• Samonosný prvek
• Rám s C-profilem 4/4 cm
• Povrch rámu upravený práškovou barvou, barva Geberit modrá
• Podpěry o 5 cm zásuvné
• Patní desky otočné, pro montáž do profilů UW50 a UW75
• Boční výsuvné rozpěry
• Splachovací nádržka pod omítku izolovaná proti orosování
• Geberit Sigma splachovací nádržka do stěny 12 cm (UP320) s ovládánímzepředu
• Nastavitelné splachovací množství
• Nastavitelné okamžité spláchnutí možné
• Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
• Kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení beznářadí
• Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
• Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí
• Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí
• Připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí
• Upevnění odpadního kolena bez nářadí, zvukově izolované, hloubkověnastavitelné v 8 polohách, rozsah nastavení 45 mm
• Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí
• Pozinkované podpěry, plynule nastavitelné 0 – 25 cm
• Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství
• Přívod vody zezadu / shora uprostřed

Technické informace:

• Rozsah tlaku vody 0.01 – 1.0 MPa
• Maximální provozní teplota vody 25 °C
• Malé splachovací množství – rozsah nastavení 2-4 l
• Velké splachovací množství – rozsah nastavení 4 / 4,5 / 6 / 7,5 l
• Splachovací množství – nastavení z výroby 6 a 3 l
• Start/Stop splachovací množství 4 / 4,5 / 6 / 7,5 l

Rozsah dodávky:

• Přívod vody R 1/2″ s integrovaným rohovým ventilem a ručním ovládacímkolečkem
• Trubková chránička pro přívod vody pro Geberit AquaClean
• Splachovací koleno
• Ochranná zátka
• Kryt pro hrubou montáž pro servisní otvor
• 2 závitové tyče M12 pro upevnění keramiky
• Souprava pro připojení WC, prům. 90 mm
• Odpadní koleno pro WC, PE-HD, ř 90 mm
• Přechodka, PE-HD, ř 90/110 mm
• Upevňovací materiál
