HEIMEIER připojovací závit VEKOTEC 3/4″ přímý, vnější, dvoutrubkový 0552-50.000

Připojovací závit otopného tělesa VK

Dvoutrubková soustava

G 3/4 vnější závit na otopném tělese

Kvs: 1,23

Kv/Kvs = m3/h při tlakové ztrátě 1 bar.

Celkem pro přívodní i zpětné potrubí.

Připojovací šroubení Vekotec bez vypouštění je určeno pro připojení deskových otopných těles s integrovanou ventilovou vložkou se spodním připojením s R1/2 vnitřním nebo G3/4 vnějším závitem. Přímé i rohové provedení je k dispozici pro dvoutrubkové i jednotrubkové soustavy.

Popis:

Připojovací šroubení Vekotec slouží k připojení otopného tělesa se spodním připojením k otopné soustavě a k jeho uzavírání. Šroubení je vybaveno dvěma samostatnými uzavíracími kuželkami pro přívodní a zpětné potrubí, ovládanými pomocí šestihranného klíče 5 mm (SW 5).

Šroubení se vyrábí v rohovém a přímém provedení pro dvoutrubkové otopné soustavy s připojením k otopnému tělesu vnitřním závitem R1/2 nebo vnějším závitem G3/4.

Rozteč os připojení je 50 mm. Speciální převlečné matice a pružné plošné těsnění umožňují vyrovnat nepřesnosti až 1,0 mm a docílit tak montáže bez pnutí.

Těleso šroubení je vyrobeno z poniklované mosazi.

Vřetena jsou utěsněna pomocí O-kroužků z EPDM pryže.

Připojovací závit ventilu G3/4 odpovídá svěrným připojením pro měděné, plastové, přesné ocelové nebo vícevrstvé trubky.

Použít je nutno výhradně příslušně označená svěrná šroubení IMI Heimeier (označená např. 15 THE).

Maximální provozní teplota 120 °C.

Maximální provozní tlak 10 bar.

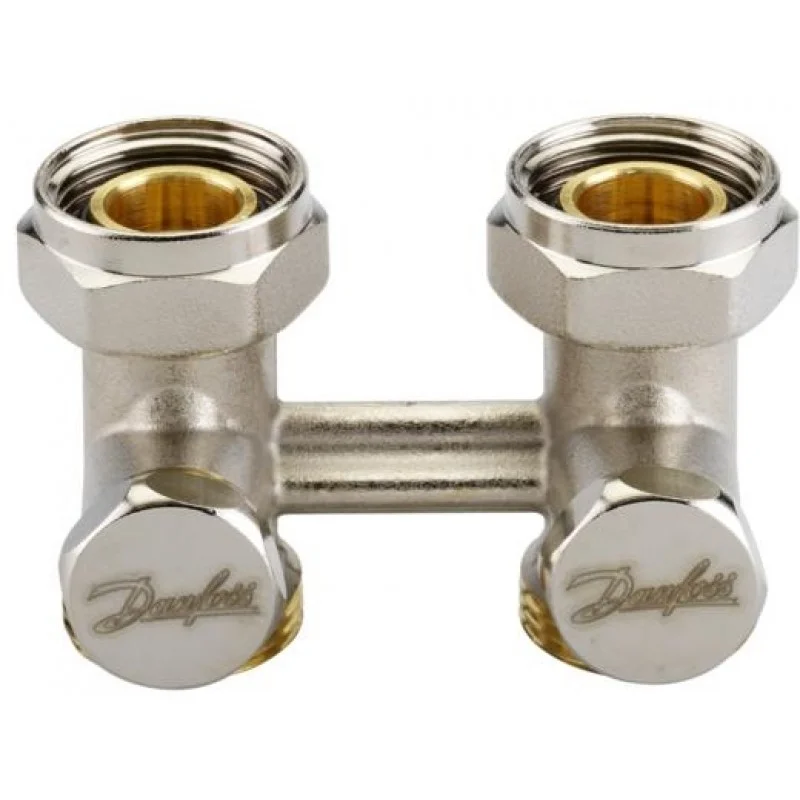

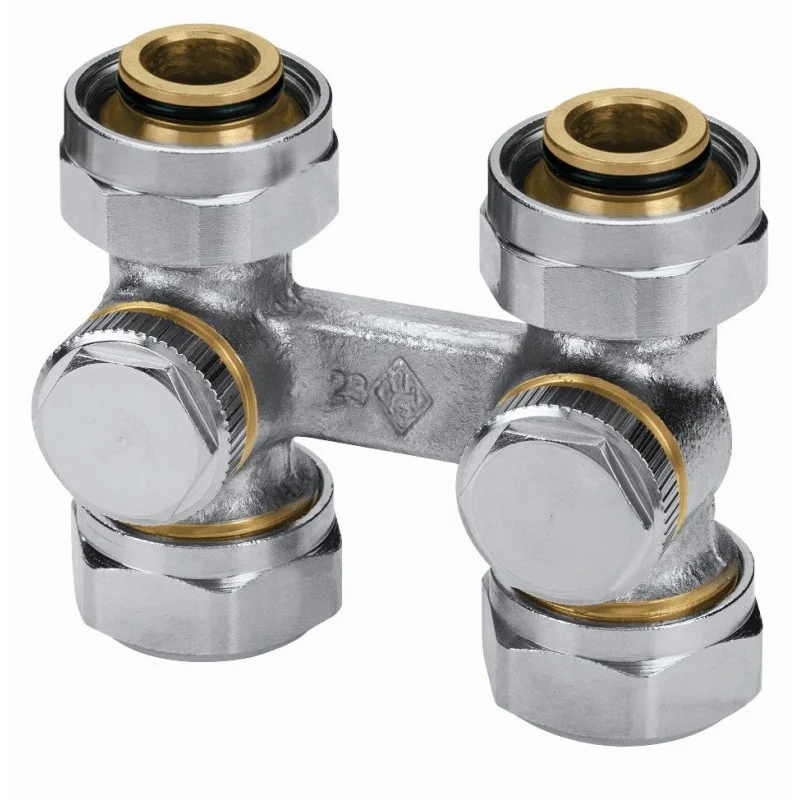

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
